全時四驅單排5.6方消防灑水車，玉柴160馬力，825鋼絲胎輪胎，3400mm軸距，配30消防泵泡，實車上公告，全國包牌。

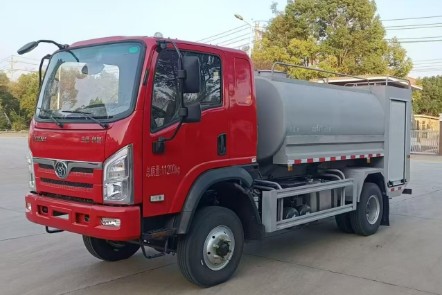

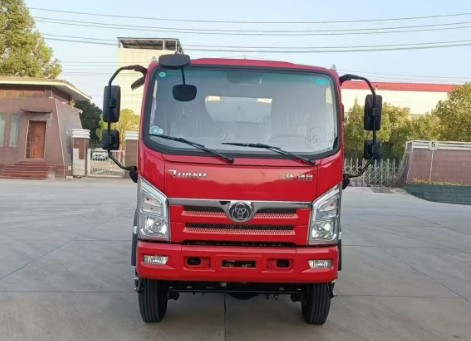

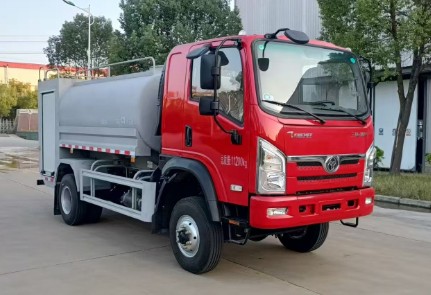

三環四驅消防灑水車，4*4驅動，云內D30發動機163馬力，軸距3400mm，滿載5.5立方碳鋼罐體，配CB10/30消防泵及PS30消防炮，帶前沖后灑，滿足GB7258法規，整車消防紅。

底盤配置：驅動方式4*4;云內D30TCIF2(163馬力)發動機，軸距:3400mm，700P排半駕駛室(寬度1835)，陜齒小8檔變速箱，帶夾心取力器，前橋3噸單級前驅動橋，后橋6噸單級后驅動橋，板簧片數6+4/11+8;杭齒400分動箱(不帶取力器)，250腹面雙層車架，輪胎號:8.25R2016PR輪胎，160L油箱，帶空調、自調臂、ABS、氣剎、防飛濺擋泥板、環保終端、加寬輪罩、前輪踏圈，滿足GB7258法規項。

上裝配置：罐體滿載容積5.5立方，采用優質碳鋼材質（罐體內高級防腐處理），裝備CB10/30型常壓消防泵，PS30型消防炮。帶前沖、后灑功能，整車消防紅。

公告容積：5.33立方米

一、底 盤

顏色:消防紅

發動機型號:YCF25160-66(玉柴160馬力)

生產廠家:廣西玉柴機器股份有限公司

外形尺寸(mm):≥長:6470寬:2150高:2700

排放標準:國VI

功率:116KW(160馬力)

驅動型式:4X4

軸距:3400mm

二、駕駛室

結構:排半座駕駛室

座位設置:3人

設備:除原車設備外,加裝有取力器控制開關、100W警報器、回轉警燈開關、電臺電源線樁頭。

三、容罐

容量:水:3800Kg

材質:水罐:優質碳鋼

結構:框架焊接，內設防蕩板。

設備:1個人口孔，帶有快速鎖緊及開啟裝置。

1個液位指示器。

1個排污口，帶不銹鋼球閥。

1個注水口

四、消防泵及管路系統

消防泵:CB10/30常壓消防泵

流量:常壓30L/s

壓力:常壓1.0

吸水深度:≥7m

引水時間:≤35s

安裝型式:后置

管路系統

吸水管路:水泵設有中100mm進水口，可從天然水源吸水或從液罐吸水。

出水管路:1個出水口;通過罐到罐頂部有1個直徑≥89mm的水炮管路;

放余水管路:為保護水泵及各球閥，在管路中加裝了放余水管路，并分別配有球閥。

冷卻水管路:為使取力器在工作中應付各種復雜情況，管路中配有一冷卻水管路進出水管路中配不銹鋼球閥。

五、消防炮

型號:PS8/30W型消防炮

流量:30(L/s)

射程:水≥50m

壓 力:1.0MPa

六、取力器

型式:全功率夾心取力器

冷卻方式:強制式水冷

潤滑方式:飛濺式油潤滑

七、泵房

材質:骨架為優質鋼,蒙板為鋁合金板粘接結構

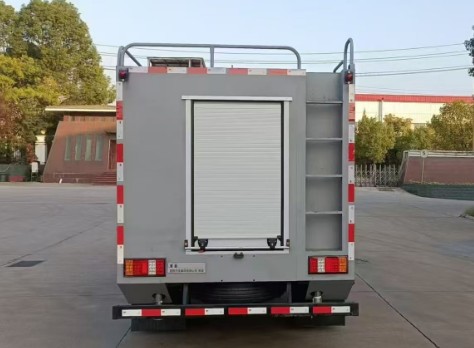

結構:泵房內分隔采用型鋼結構，牢固可靠，提高空間利用率和可變性。左右后三側均采用鋁合金卷簾門。

器材布置原則：

所有器材放置確保戰斗展開時隊員不干涉;

按照使用頻率和器材重量及外形放置器材;

按照戰斗編成和器材使用邏輯關系放置器材;

按照人體行為科學放置器材。

八、電器系統

車頂前面采用長排警燈(位于駕駛室前頂端);車輛下方安裝側標志燈;警報器功率為100W;警報器、警燈電路為獨立式附加電路，控制器件安裝在駕駛室內。泵室后有獨立的消防泵控制系統。

九、總體技術要求

1、整車外觀保持一定的平整度，且符合有關規定。

2、所有鉚接保持一定的密度，符合企標規定。

3、所有焊接牢固，光潔，平整，符合企標規定。

4、所有操作開關、儀表、器材架及車輛均有符合規范的銘牌標志。

十、隨車文件

1)底盤使用說明書

2)底盤質量保修卡

3)底盤維修手冊

4)底盤合格證

5)隨車工具清單

6)消防車使用說明書

7)消防車消防器材清單

8)消防車合格證

三環創客四驅消防灑水車整車技術參數：

楚勝牌CSC5111GSSSTQ6型灑水車
