國六東風途逸雙排藍牌水罐消防車_JDF5040GXFSG10/E6型水罐消防車
作者：國六東風途逸雙排藍牌水罐消防車 來源：消防車廠家 日期：2022/6/5 16:01:52 人氣： 標簽：國六東風途逸雙排藍牌水罐消防車 JDF5040GXFSG10/E6型水罐消防車JDF5040GXFSG10/E6型水罐消防車
技 術 規 格 書
國六東風途逸雙排藍牌水罐消防車廠家電話：
一、 整車描述
1、 概述

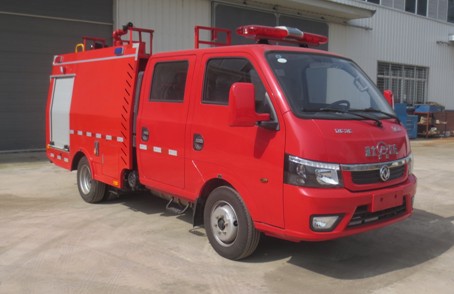

JDF5040GXFSG10/E6型水罐消防車，采用東風EQ1040D16DC底盤改裝而成。整車由消防員乘員室和車身兩大部分組成，乘員室為原裝雙排，可乘坐2+3人,該車為外露罐結構，車身前部為水罐，后部為泵房。載液罐體為優質碳鋼，與底盤采用螺栓連接，載水975kg，裝備了上海雄真消防設備有限公司生產CB10/20-XZ型消防泵，額定流量20L/S，車頂安裝成都威斯特消防機械有限公司生產的PS20W型車用消防炮。該車輛結構緊湊，配置完備，機動性強，能夠及時應對企業，社區或重點消防單位的火情，可以第一時間形成小型戰斗力進行初期火災的撲救和人員疏散撤離。可廣泛應用于消防救援站，政府專職消防隊，企業專職消防隊等。
整車消防性能符合GB7956-2014標準要求；底盤通過國家強制性產品認證；發動機排放符合GB17691-2018第六階段限值的規定要求（國Ⅵ標準）；整車通過國家消防裝備質量監督檢驗中心檢測（報告編號：xxxxxxxx）并已列入工信部汽車新產品公告，CCCF正在申報中。
2、 整車主要參數
外廓尺寸
5750×1750×2550mm
最大總質量
4350kg
載液量
水：975kg
最高車速
100km/h
消防泵額定流量
20L/s 1.0MPa
消防炮額定流量
20L/s 1.0MPa
消防炮射程
水≥50m
比功率
70/4.35=16.1
接近角/離去角
21°/17°
二、底盤
1、 底盤主要參數
型號
EQ1040D16DC
制造商
東風汽車股份有限公司
發動機額定功率
70kw
發動機排量
2300ml
發動機排放標準
GB17691-2018國Ⅵ
驅動形式
4×2
軸距
3000mm
最大允許總重
4495kg
最小轉彎半徑
≤6m
變速箱
手動
取力器
2、乘員室
結構
平頭、原裝單排
司乘人員數
2+3人
駕駛員位置
左置
設備
原車儀表板處設置消防操作儀表板及警燈控制盒，加裝
1、警報器；
2、取力器控制開關及指示燈；
3、附加電源開關；
三、 上裝結構及性能參數
總體布置
整車由消防員乘員室和車身兩大部分組成，車身布置采用整體鈑金式結構，外露水罐，后部為水泵房，罐體為平行長方體廂式容罐。
工藝要求
所有碳鋼型材及板材均采用酸洗磷化處理防銹蝕，所有零部件、標準件均采用電鍍、電泳等表面表面處理工藝。所有切割件均采用激光切割機切割，保證零件精度。
1、 器材箱和泵室
結構
主框架結構采用優質方管焊接，外裝飾板采用碳鋼板焊接，車頂防滑，可行走。(可根據用戶需求采用鋁合金方管焊接）
器材箱
器材箱位于泵房兩側，兩邊設鋁合金卷簾門，內有照明燈。
泵房
泵房位于整車后部，兩邊與后邊設鋁合金卷簾門，內有照明燈，泵室兩側可放置部分常用器材
保溫位置：安裝燃油加熱器（根據客戶需求選裝）
爬梯及上車拉手
后爬梯采用鋁合金兩節翻轉爬梯，使用，使用時離地不超過450mm，上車拉手采用表面帶凹槽防滑圓鋼管，表面噴塑處理。
2、容罐
容量
水：975kg
材質
優質碳鋼，厚度為3mm(可根據用戶需求采用不銹鋼、PP材質制作）
結構

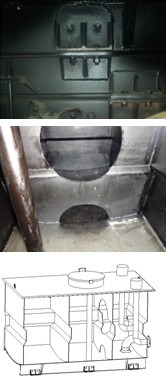

內藏式罐體，內設縱、橫防浪板，中間開有人孔，封頭、隔板均有增加強度的梯形折筋，頂板采用角鐵加強，水罐能承受0.1 MPa 的靜水壓力，經0.1 MPa 靜水壓強度試驗，罐體兩側面不出現明顯殘余變形，整體防銹蝕處理
罐體固定
與底盤車架螺栓連接
罐體設置
人孔：設DN460人孔1個，帶有快速鎖定/開啟裝置
溢流口：設DN65溢流口1個
放余水口：設1個DN40水罐放余水口，配球閥
注水口：在水罐左右兩側各接1只DN65接口
進出水口：設1個水罐到水泵進水管，DN100閥門，設1個水泵至水罐注水管，DN65閥門，手動控制
四、水系統
1、水泵
型號
CB10/20-XZ型低壓車用消防泵
形式
常壓離心式
額定流量
20L/s @1.0MPa
出口額定壓力
1.0MPa
最大吸深
7m
引水裝置
活塞式真空泵
引水時間
最大吸深時≤35s
2、 管路系統
管道材質
優質無縫鋼管
吸水管路
泵房后側設一個DN100吸水口
注水管路
水罐左右兩側各設一個DN65注水口，泵房內設置1個DN65水泵向罐內注水管路
出水管路
泵房左右兩側各設1個DN65出水口，帶截止閥和捫蓋
冷卻水管路
配有冷卻取力器的冷卻水管路及控制閥
五、滅火裝置
1、車載泡沫炮
型號
PS20W
制造商
成都威斯特消防機械有限公司
回轉角度
360°水平回轉
最大仰/俯角
俯角≤-15°，仰角≥+45°
流量
20L/S
射程
水：≥50m
六、消防控制系統
控制面板主要包括駕駛室控制和泵室控制兩部分
駕駛室內控制
水泵脫掛檔、警燈警報、照明及信號裝置控制等
泵室內控制
智能控制屏，上裝總電源開關、參數顯示、狀態顯示
七、電氣設備
附加電氣
設獨立電路
輔助照明
消防員室、水泵房及器材箱分別設有照明燈，操縱儀表板上設有照明、指示燈等
頻閃燈
車身兩側安裝紅、藍兩色頻閃燈
警示裝置
長排全紅警燈，安裝在駕駛室頂部
警報器，其控制盒在駕駛員前下方
火場照明
上裝后部安裝35W消防探照燈1個
八、表面處理
面漆
優質國產漆
顏色
車體外表面主色為RO3消防紅
九、隨車消防器材的布置和配備
1、器材布置
1
按照消防實戰需要，根據消防操作程序，就近取放。
2
使用防銹蝕、防振動、防脫落、防劃傷的專用夾具固定。
3
標示醒目，多人操作，互不干涉。
2、器材配備（標配）
1
吸水管
100×2米
2
根
螺紋式
2
濾水器
FLF100
1
件
螺紋式
3
水帶
13-65-20
4
盤
低壓；內扣式
4
異徑接口
KJ65/80
2
件
內扣式
5
水帶包布
DT-SB
4
件
6
水帶掛鉤
4
件
7
地上消火栓扳手
QT-DS1；長400
1
件
8
地下消火栓扳手
長860
1
件
9
吸水管扳手
FS100
2
件
10
直流開關水槍
QZG3.5/7.5；65
1
支
低壓；內扣式
11
直流開花水槍
QZK3.5/7.5；65
1
支
低壓；內扣式
12
消防桶
1
個
13
滅火器
3㎏
1
具
