一、 整車描述
1、 概述

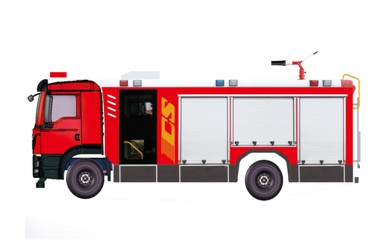

6 噸水罐消防車采用中國重汽集團濟南商用車有限公司生產的 ZZ5206N501GF1 型二類汽車底盤，原裝單排駕駛室，配備獨立乘員室，乘員可達 2+6 人，該車駕乘舒適輕便。上裝采用內 藏式液罐，整車載液量為水 6000kg。器材箱采用高質量鋁合金卷簾門。底盤取
力，發動機型號為 MC07H.35-60，最大功率 257kW,通過萬向聯軸器驅動安裝在汽車尾部泵房
里的美國希爾 CB10/60 型低壓消防泵，可在 1.0MPa 下穩定輸出 60L/s 的流量； 車頂安裝成都威斯特消防器材有限責任公司生產的 PSKD8/50W型消 防炮，流量50L/s，對應壓力 0.8MPa，最大承壓 1.3MPa，水射程≥60m，可 360°旋轉。同時該車具有比功率大、綜合性能強、操控集中簡便等特點。
整車主體框架采用優質 20#型鋼二氧化碳保護焊焊接而成（也可采用鋁型材搭接骨架）， 保證整體骨架結構強度高，牢固可靠； 內部器材箱，采用高強度鋁合金型材搭建主體框架， 裙邊采用外翻式腳踏板門結構，便于踩踏取放器材，表面使用帶有大花紋的經陽極氧化處理 過的鋁合金板材蒙貼表面，角鋁包邊等工藝處理，保證器材箱性能的同時，具有美觀，輕便 等特點。
按照消防實戰需要，根據消防操作程序，人性化設計，使用防銹蝕、防振動、防脫落、 防劃傷的專用夾具固定所有隨車器材，器材布置合理、緊湊、裝夾牢固、標示醒目，兩個動 作內可取用任何器材，可實現就近取放、多人操作，互不干涉。
面漆采用噴涂方式使用優質面漆，符合 GB7258 規定的 GB/T3181《漆膜顏色標準》 中 R03 大紅色要求。顏色為駕駛室和車體消防紅色，器材室內部為淺灰色，鋁制卷簾門鋁的顏色， 底盤架為黑色，輪輞為銀色，擋泥板、保險杠為灰色。
整車消防性能符合 GB7956 要求； 底盤通過國家強制性產品認證； 發動機排放符合國 VI 標準。
2、 整車主要參數
|
外廓尺寸
|
8450×2500×3580mm
|
|
最大總質量
|
18000kg
|
|
載液量
|
載水 6000kg；
|
|
最高車速
|
95km/h
|
|
消防泵額定流量
|
60L/s@1.0MPa；
|
|
消防炮額定流量
|
50L/s 0.8MPa
|
|
消防炮射程
|
水≥60m，
|
|
比功率
|
257/18=14.28
|
二、底盤
1、 底盤主要參數
|
型號
|
ZZ5206N501GF1
|
|
制造商
|
中國重汽集團濟南商用車有限公司
|
|
發動機額定功率
|
257kw
|
|
發動機排量
|
6870ml
|
|
發動機排放標準
|
GB17691-2018 國Ⅵ
|
|
驅動形式
|
4×2
|
|
軸距
|
4700mm
|
|
最大允許總重
|
20100kg
|
|
最小轉彎半徑
|
≤19m
|
|
變速箱
|
手動
|
|
取力器
|
原裝夾心取力器
|
2、乘員室
|
結構
|
平頭、兩門，原裝單排駕駛室，帶臥鋪
|
|
駕駛室乘人員數
|
2 人
|
|
獨立乘員室
|
乘員數 6 人，前部2人后排4人，帶獨立空呼座椅靠背、座椅下方設置儲物柜，前部座椅中間設置語音對講系統， 乘員中部扶手，頂部帶冷暖空調。
|
|
|
駕駛員位置
|
左置
|
|
設備
|
原車儀表板處設置消防操作儀表板及警燈控制盒，加裝
1、 警報器；
2、 取力器控制開關及指示燈；
3、 附加電源開關；
|
